人妻熟女一区二区aⅴ佐佐木明希-婷婷色香五月综合缴缴情-国产乱老熟妇吃嫩草-大号bbvvbbw高潮-日韩欧美国产一区精品-黑人玩弄人妻中文在线-痴mu动漫成年动漫在线观看-日本激情视频一区-国产免费小视频-jizz日本zzz日本护士多水-亚洲欧美日韩中文在线不卡网,国产免费国产,免费人成高清在线视频,久久99精品国产麻豆不卡

聚碳酸酯(PC)具有良好的透光性能以及優良的抗沖擊性能、耐熱與耐寒性能、尺寸穩定性和電絕緣性能,廣泛應用于軌道車輛車窗和燈罩等的制造!對于軌道車輛車窗和燈罩等的結構連接與縫隙密封常采用膠黏劑黏接技術。然而,由于PC材料表面呈惰性且在生產過程中難免引入脫模劑，其與膠黏劑的膠接界面穩定性和黏接強度較低，因此有必要對PC進行合適的表面處理來提升其黏接性能。

常見的表面處理方法有砂紙打磨、底涂處理和等離子清洗等,通常根據基材類型以及服役場景的實際需求選擇合適的表面處理方法。砂紙打磨是一種簡單有效的增加表面粗糙度的方法,常用于一些金屬和橡膠等的黏接和涂層沉積中;底涂處理通常與涂覆膠黏劑或噴涂涂料工藝搭配使用,例如噴涂涂層前先在表面涂敷底涂劑,依靠底涂劑與涂層間的良好結合力使基材表面涂層附著力提升;等離子清洗能夠提升材料表面潤濕性，從而改善其黏接性能。

等離子清洗技術

等離子體清洗是一種通過等離子體對材料物體表面進行改性的技術方法,能夠實現包括金屬、玻璃、陶瓷以及廣泛的聚合物等多種材料的表面附著性能的改變。等離子體可以去除樣品表面原子,以達到激活表面的效果,還可以去除表面的污染物以達到清洗和改變表面形貌的效果,同時會在表面產生懸垂鍵或表面反應物質,改變表面能的大小。

等離子清洗對PC表面粘接性能的影響

表面接觸角

固體表面的自由能越高,水滴在固體表面就會有越好的潤濕性,滴在表面時的接觸角就越小。PC表面自由能低,缺乏活性基團,直接粘接會出現粘不牢等情況。等離子體具有高效、無污染以及操作簡單等特點,一種較好的聚合物表面處理手段,通過等離子體對PC表面進行處理,可以在PC表面引入官能團,促進PC與膠水結合。下圖中顯示了PC表面等離子體清洗時間與接觸角的變化。

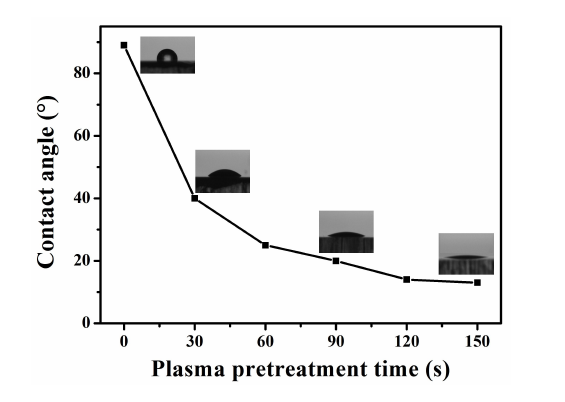

圖1 等離子體清洗不同時間PC表面的接觸

從圖1可以看出,PC表面通過等離子體清洗之后,表面的接觸角明顯降低,氧等離子體在表面引入了極性基團,改變了PC表面的惰性,有利于其后續化學反應。

PC表面形貌分析

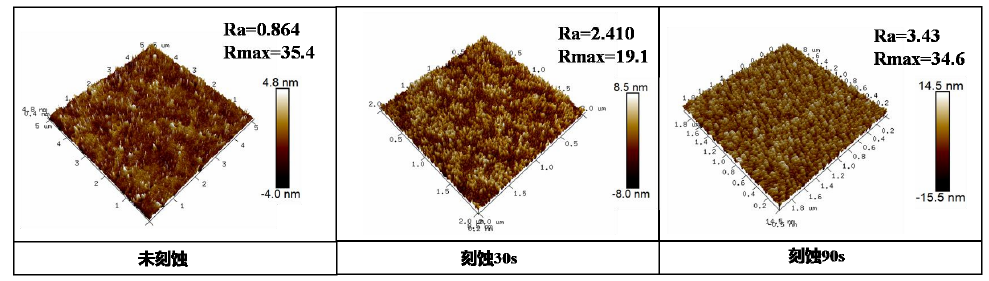

等離子清洗表面化學結構變化的同時引起表面形貌結構的變化,圖2 為不同等離子體清洗時間下的PC表面形貌的AFM圖像。從圖中可以看出,未經等離子體清洗的PC表面粗糙度(Ra)為0.864 nm,在PC表面進行30 s的等 離子體處理,試樣表面粗糙度增加至2.41 nm,當刻蝕時間持續增加,達到90 s 時,粗糙度增加至3.43 nm,說明在等離子清洗時,等離子的刻蝕作用,使表面粗糙度增加。從AFM圖中推斷,隨著刻蝕時間的增加,PC表面生 成的親水基團部分從原來的“島”,逐漸連續形成均勻的表面微納米改性層,因此 等離子體清洗使PC表面發生化學改性,形成連續親水基團,提高粘接能力。

圖2 等離子體清洗不同時間PC表面AFM形貌圖

綜上所述：等離子清洗通過物理刻蝕、化學活化和清潔作用，顯著改善 PC 塑料的表面粘接性能，具有高效、環保、可控性強等優勢，尤其適用于高可靠性粘接場景。
